Laminerat fanervirke (LVL)
Trä – mycket mer än du någonsin trodde var möjligt
Foto: Aalto-yliopisto & Stora Enso / Vesa Loikas
Vad är LVL?
Varför LVL från Stora Enso?
Alla våra LVL-produkter är certifierade och kommer från hållbart brukade skogar. LVL från Stora Enso anpassas och levereras just-in-time som en del av vårt koncept Sylva™ by Stora Enso:
* Sylva™ by Stora Enso är för närvarande endast tillgängligt i Europa och Australien.
Bildgalleri
Teknisk produktbeskrivning
LVL by Stora Enso tillverkas av 3 mm tjocka faner som sammanfogas med höghållfast lim. Det timmer som används för tillverkning av LVL skärs i tunna skikt och torkas så att eventuella naturliga defekter i träet sprids genom faneret. I kombination med lamineringseffekten resulterar detta i ett rakt och enhetligt material med hög hållfasthet och styvhet.
Sylva Balkar och Pelare i LVL finns i den maximala skivstorleken 75x2400x24000 mm som sågas och CNC-bearbetas till angivna mått. För större tjocklekar än 75 mm erbjuder Stora Enso balkar och pelare i LVL G, som tillverkas genom att LVL-skivorna limmas ihop på flatsidan.
Fördelar med att designa och bygga med LVL
LVL-produkter ger följande fördelar
-
Lätt och starkt – dubbelt så starkt som stål i förhållande till sin vikt och fem gånger lättare än betong.
-
Homogent och formstabilt, inga buktigheter, flisor eller sprickor.
-
Sylva LVL Balkar och Pelare är prefabricerade och levereras just-in-time (JIT) för att minska byggavfallet och öka byggeffektiviteten.

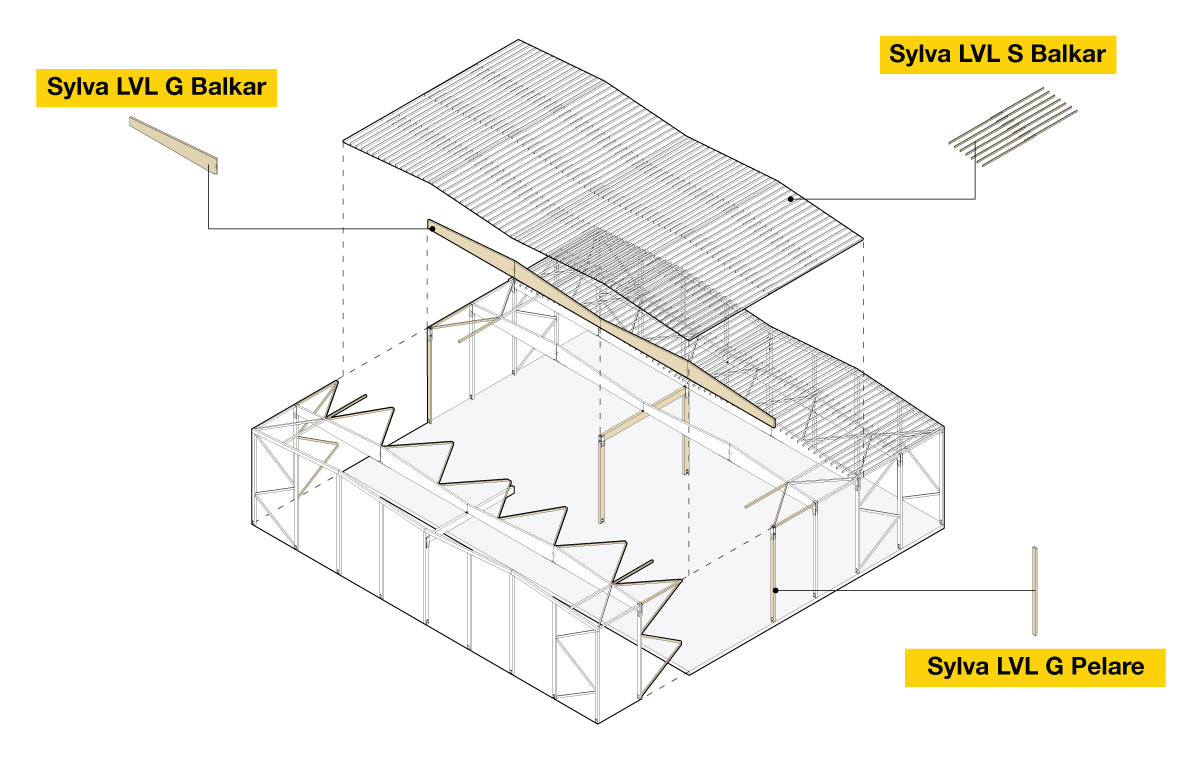

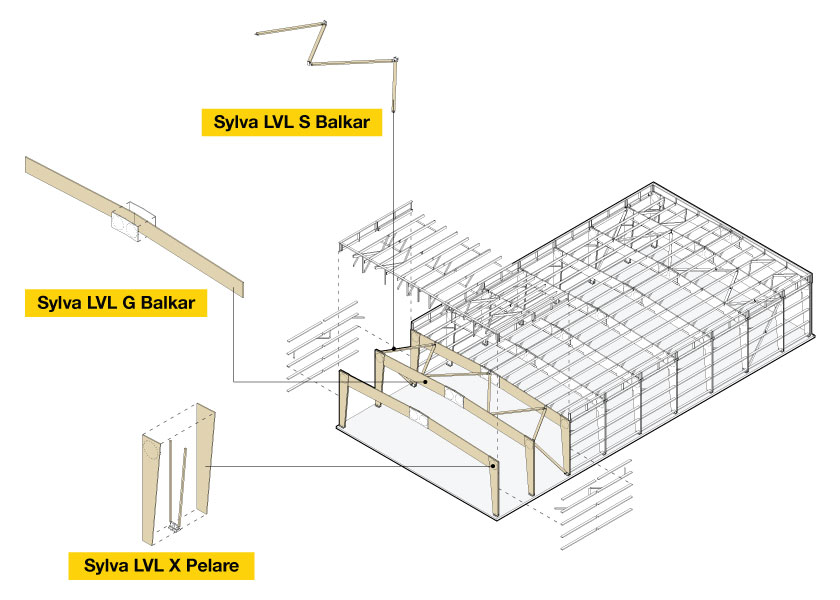

Användningsområden
Så här används Sylva LVL Balkar och Pelare bäst i en byggnad
För användning i primära och sekundära balkar och pelare rekommenderas LVL S och LVL GS. Där det behövs öppningar i balkarna, eller där mer lateral styvhet krävs för att förhindra vippning, rekommenderas LVL X och LVL GX.
Användningsområden för LVL S, LVL X och LVL G
Upptäck möjligheterna med massivt trä i vårt 3D-verktyg
Produktsortiment och egenskaper

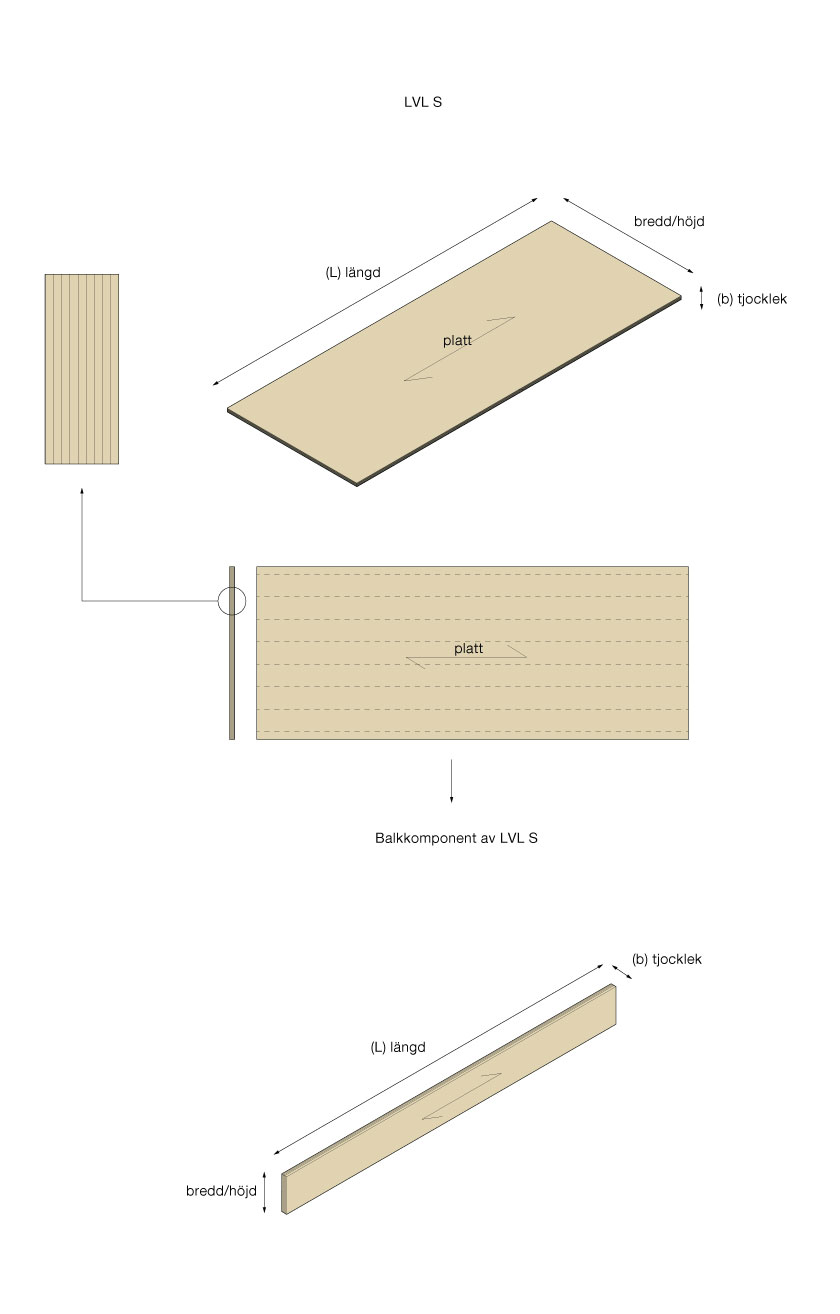

LVL S
Standardvarianter
Maxlängd: 24 000 mm
Maxtjocklek: 75 mm
Maxbredd: 2 400 mm
| LVL S produktsortiment för balkar | |||||||||||
| tjocklek [mm] | bredd/höjd upp till 2,400 mm | standardlängd [mm] | |||||||||
| 200 | 220 | 260 | 300 | 360 | 400 | 600 | |||||
42 |
|
13,500 |
|||||||||
45 |
|||||||||||
51 |
|||||||||||
63 |
|||||||||||
75 |
|||||||||||

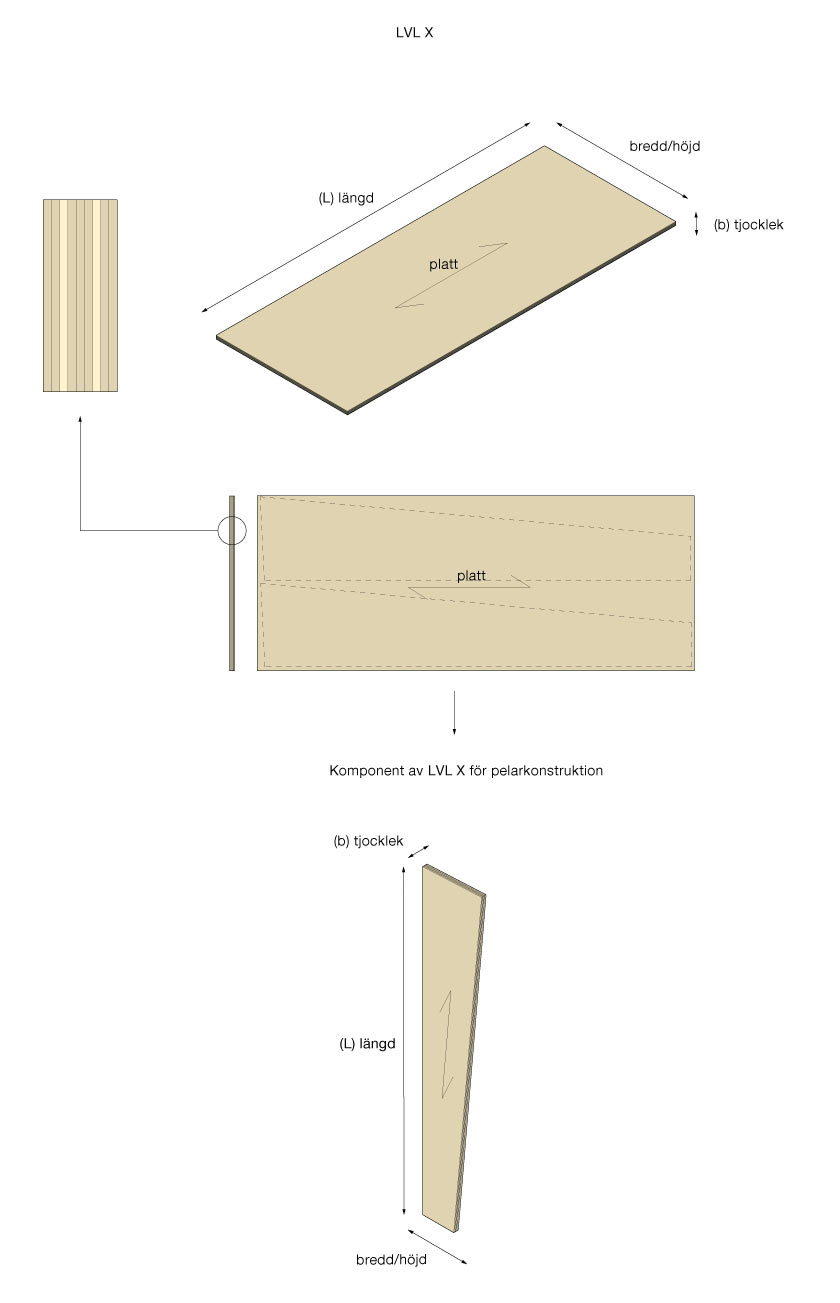

LVL X
| LVL X produktsortiment | |||||||||
| tjocklek [mm] | bredd/höjd up till 2,400 mm | standardlängd [mm] | |||||||
| 400 | 600 | 1,200 | 2,400 | ||||||
30 |
|
13,500 |
|||||||
39 |
|||||||||
45 |
|||||||||
51 |
|||||||||
63 |
|||||||||
75 |
|||||||||

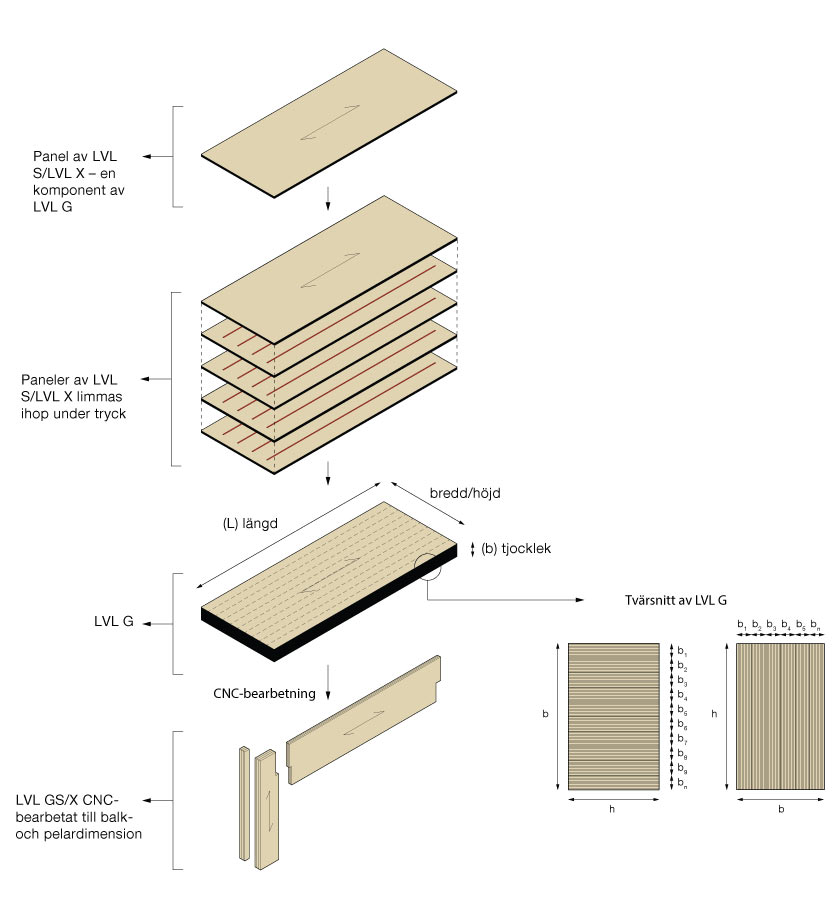

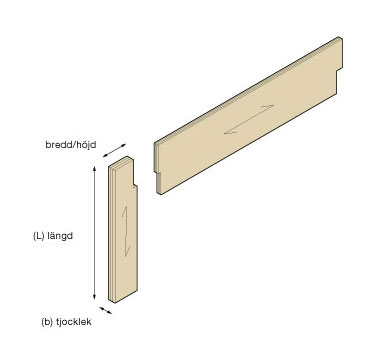

LVL GS och LVL GX
| LVL G S/X produktsortiment för balkar och pelare | |||||||||
| tjocklek [mm] | bredd/höjd upp till 2,400 mm | standardlängd [mm] | |||||||
| 290 | 330 | 390 | 450 | 590 | 790 | 1,180 | |||
84 |
 |
upp till 19,900 |
|||||||
96 |
|||||||||
108 |
|||||||||
126 |
|||||||||
144 |
|||||||||
168 |
|||||||||
192 |
|||||||||
240 |
|||||||||
288 |
|||||||||
336 |
|||||||||
| Bredd/höjd är rekommenderade mått för att råmaterialet ska utnyttjas optimalt. LVL G-produktens yta är kalibreringsslipad. * Större mått kan fås på begäran. Kontakta din lokala säljare för mer information. |
|||||||||
Ytkvaliteter
Hur flatsidan hos LVL by Stora Enso ser ut visas på bilderna nedan.
Ytkvaliteter
Kännetecken för LVL:s visuella utseende
Referensprojekt
Bläddra bland över 500 träbyggnader och få inspiration
Tekniska produktdata
Nyckeldata
| Klimatklass | Klimatklass 1 och 2 enligt EN 19951–1 |
| Produktcertifiering | LVL är CE-märkt enligt EN 14374 LVL G har ETA-godkännande ETA 20/0291 |
| Hållfasthetsklass | LVL enligt EN14374 och LVL G enligt ETA 20/0291 |
| Fuktkvot | 10 % +/- 2% |
| Träslag | Gran |
| Medeldensitet | 510 kg/m³ (karakteristisk densitet 480 kg/m³) |
| Brandklass | Euroclass D–s2, d0 |
| Brandmotstånd, förkolningshastighet | Enligt Eurocode 5
βn = 0,70 mm/min (nominell förkolning enligt EN 1995–1–2) |
| Värmekonduktivitet | 0.13 W/(mK) |
| Ångpermeabilitet | 200 (torr) till 70 (våt) |
Lim och emissioner
Vi limmar ena sidan av de ytliga fanerskarvarna med klar melamin-formaldehydplast. LVL uppfyller formaldehydemissionsklass E1 enligt standarden EN 717–1.
LVL G från Stora Enso består av flera kalibrerade skivor av LVL S eller LVL X som limmats ihop för att producera en komponent med PU-lim (EN 15425 I 90 GP 0.3 w för EN 15425). LVL G uppfyller formaldehydemissionsklass E1 enligt standarden EN 717–1. Sammantaget resulterar detta i mycket låga halter av flyktiga organiska föreningar (VOC) varvid LVL uppfyller de striktaste kraven för inomhusklimat.
Brandtekniskt beteende
Den bevarade inre kärnan som inte förkolnat förblir relativt opåverkad och behåller sin bärförmåga och stabilitet. En trästomme kan normalt hålla sig stabil i två timmar när den utsätts för en fullt utvecklad brand.
Toleranser
LVL S/X och LVL G tillverkas i moderna fabrikskontrollerade miljöer och kapas till angiven storlek med ytterst exakt CNC-bearbetning. Utmärkt måttnoggrannhet minimerar behovet av att korrigera de prefabricerade elementen på plats när de levererats, vilket förkortar byggprocessen och minskar byggkostnaderna.
| LVL S/X toleranser | ||||
| Längd | +/- 2,0 mm | |||
| Tjocklek | Oslipat | Slipat* | Kalibrerat** | |
| 27 mm | +/- 1,0 mm | +/- 1,0 mm | +/- 0,5 mm | |
| 27–57 mm | +/- 2,0 mm | +/- 2,0 mm | +/- 0,5 mm | |
| 57–75 mm | +/- 3,0 mm | +/- 3,0 mm | +/- 0,5 mm | |
| Bredd | +/- 2,0 mm | |||
* LVL-skivor kan slipas på en eller två sidor. Slipningen minskar skivtjockleken med ca 1 mm per slipad sida.
** Kalibreringen ökar skivans tjocklekstoleranser. En LVL-skiva kalibreras på två sidor, vilket minskar tjockleken med totalt 3 mm (1,5 mm per sida).
Toleranser för standardkapning inom LVL-produktion: Elementlängd +/- 5 mm, bredd för < 400 mm element +/- 2 mm och för > 400 mm +/- 0,5 %
| LVL G S/X toleranser | |
| Längd | +/- 2 mm |
| Tjocklek | +/- 3 mm |
| Bredd | +/- 2 mm |
Dimensionsstabilitet
Trä krymper eller sväller vid fuktkvotsförändring, men i LVL sker detta minimalt tack vare lamineringen.
|
Riktning |
% krympning eller svällning per % fuktkvotsförändring |
|
Längdriktning (L) |
LVL S/LVL GS +/- 0,006, LVL X/LVL GX +/- 0,009 |
|
Breddriktning (w/h) |
LVL S/LVL GS +/- 0,31, LVL X/LVL GX +/- 0,033 |
|
Tjockleksriktning (b) |
LVL S/LVL GS +/- 0,30, LVL X/LVL GX +/- 0,44 |
Calculatis: ett banbrytande designverktyg för träkonstruktion
Hållbarhet
LVL – ett byggmaterial med låga koldioxidutsläpp
Det virke som används i Sylva-balkar och -pelare av LVL kommer från hållbart brukade skogar i Europa. Likt alla träprodukter från Stora Enso är det certifierat av oberoende organ beträffande spårbarhet och spårbarhetssystem, enligt FSC®*, PEFC, eller båda två.
Energiförbrukningen vid tillverkning av LVL är mycket låg. Jämfört med andra byggmaterial är den lagrade koldioxiden i LVL hög, till exempel lagrar 1 m³ LVL 804 kg CO₂.
FSC® varumärkeslicens C125195

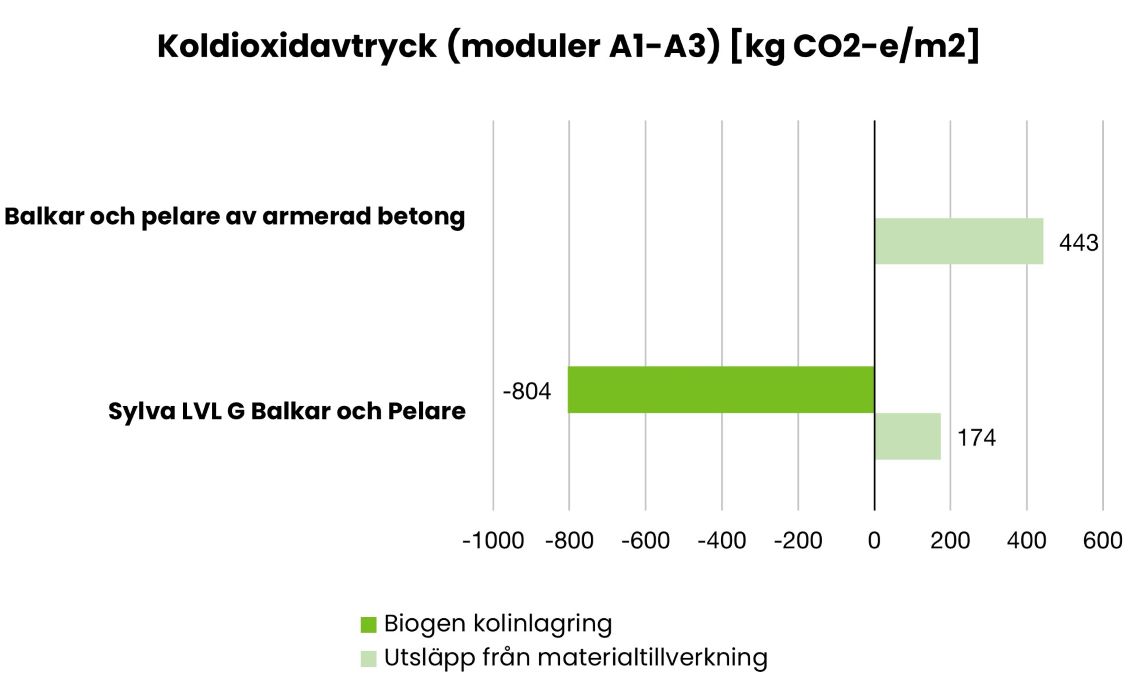

Jämförelse mellan en Sylva balk i LVL och en balk av armerad betong
Sylva LVL Balkar och Pelare ger överlägsen hållbarhetsprestanda i jämförelse med alternativa mineralbaserade material. Nedan följer en jämförelse av utsläpp vid materialtillverkningen för en Sylva LVL Balk och en likvärdig balk av armerad betong.
