Křížem lepené dřevo (CLT)
Tvoříme budoucnost s CLT
CLT je produkt z masivního dřeva, který může v moderní výstavbě nahradit beton a ocel. Vzhledem k tomu, že budovy jsou stále udržitelnější a dřevostavby se zvětšují, stal se materiál CLT díky své pevnosti, vzhledu a všestrannosti oblíbeným řešením pro stropy, střechy, stěny a schodiště.
Co je CLT?
CLT se vyrábí z několika vrstev masivních dřevěných desek lepených konstrukčním lepidlem střídavě v pravých úhlech. Je ideální pro velké stropní, střešní a stěnové prvky, kde masivní dřevo může výrazně snížit emise CO2 ve srovnání s betonem a ocelí.
Proč CLT od společnosti Stora Enso?
Křížem lepené dřevo je známé svou vysokou statickou únosností. Díky svým akustickým, protipožárním, seizmickým a tepelným vlastnostem představuje udržitelnou alternativu k betonu a oceli. CLT od společnosti Stora Enso je k dispozici z měkkého dřeva s certifikací PEFC nebo FSC.
Tento materiál lze použít v různých aplikacích, což dokazují produkty z naší řady Sylva™ by Stora Enso:
Galerie obrázků
Jak se CLT od společnosti Stora Enso vyrábí?

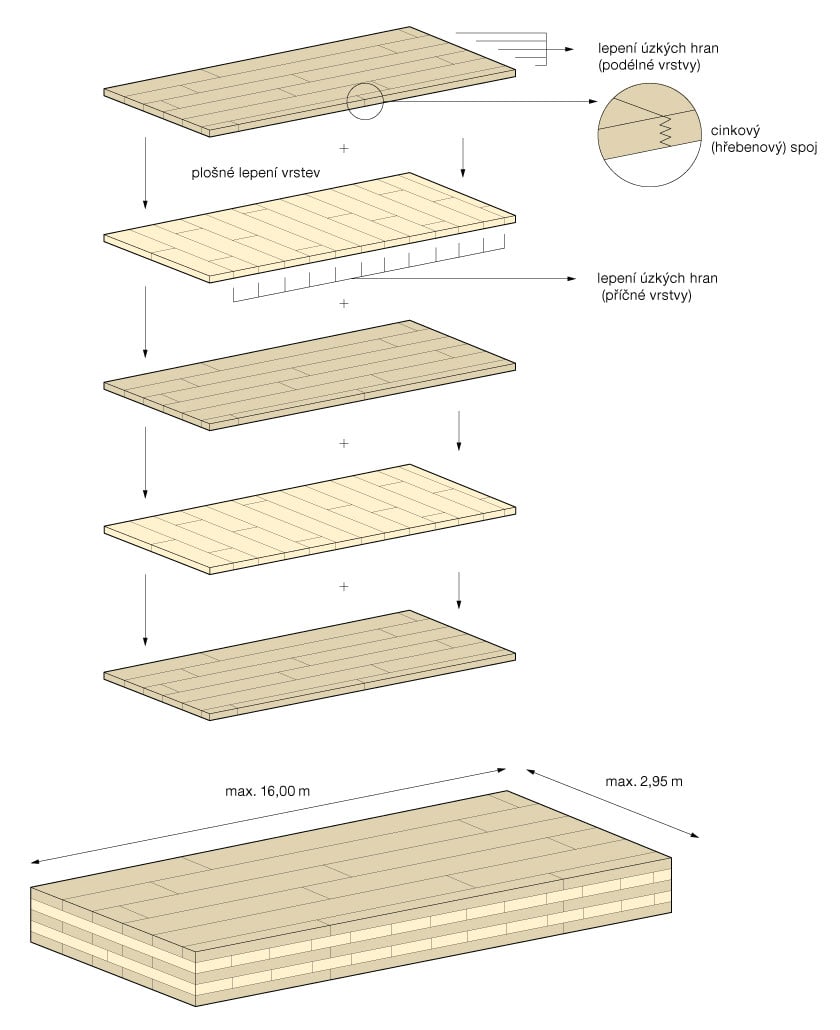

Technický popis produktu
CLT od společnosti Stora Enso se skládá z nejméně tří jednovrstvých panelů, které jsou spojeny vysokopevnostním lepidlem pod pravým úhlem. Každá vrstva se skládá ze sady pevnostně tříděných desek s cinkovým spojem, které jsou lepeny hranou k hraně. Když se tyto pevné a tuhé vrstvy spojí a slisují dohromady, vytvoří panely CLT, které mohou být až 16 m dlouhé.
Výhody navrhování a výstavby z materiálu CLT
Pro všechny produkty CLT Sylva obecně
-
Snížení emisí až o 70 % ve srovnání s betonem a ocelí
-
Rychlá montáž a stavba na místě šetří čas a může snížit celkové náklady
-
Pevný, tuhý a stabilní materiál schopný přenášet zatížení ve dvou směrech
-
Dosažení dobré tepelné a zvukové izolace a vytvoření příjemného a zdravého vnitřního klimatu
-
Naše aplikace materiálu Sylva CLT mohou zajistit dostatečnou požární odolnost pro splnění požárních předpisů
-
Řada vizuálních tříd umožňuje zažít skutečný přírodní vzhled dřeva
-
Pevné, masivní, vizuálně atraktivní stavební prvky s označením CE ETA-14/0349
-
Prefabrikované stavební produkty na míru, dodávané na staveniště just in time
-
Až o 10 % více obytného prostoru
Sylva CLT stropy, střechy a stěny
-
V porovnání s dřevěnými rámovými stěnami snesou velmi vysoké zatížení, takže jsou ideální pro středně vysoké budovy.
-
Sylva CLT stropy a střechy jsou nejtenčí variantou mezi dřevěnými alternativami pro krátké a střední rozpětí.
Sylva CLT schodiště
-
Prefabrikované jako jeden prvek pro rychlou montáž a okamžitý přístup na pracoviště
-
Nahrazuje potřebu dočasných stavebních schodů
-
Přesný řez bez nutnosti tvarování a vytvrzování
-
Perfektně se hodí do dřevěných staveb – dodávají se současně s ostatními prvky a instalují je stejní řemeslníci
Aplikace
Objevte možnosti masivního dřeva pomocí našeho 3D nástroje
Sortiment a vlastnosti
Typy produktů

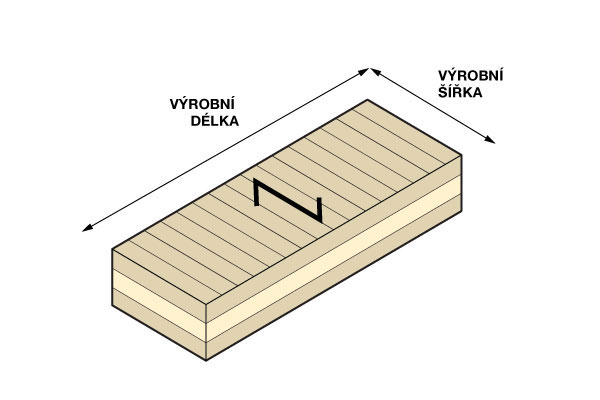

C-panel
Panel, jehož horní vrstvy svírají pravý úhel s výrobní délkou panelu. Nejčastěji se používá na stěny.
Standardní varianty
C-panely jsou k dispozici ve 3, 5, 7 nebo 8 vrstvách
Max. délka: 16 m
Max. tloušťka: 320 mm
Max. šířka: 2,95 m *
Účtované šířky
2,25, 2,45, 2,75, 2,95 m
* Větší rozměry jsou k dispozici na vyžádání. Další informace vám poskytne místní obchodní zástupce.
C-panely
Směr vláken povrchových vrstev je vždy rovnoběžný s výrobními šířkami.
| Tloušťka [mm] | Design panelu [-] | Vrstvy [-] | Design panelu [mm] | ||||||
|---|---|---|---|---|---|---|---|---|---|
| C* | L | C | L | C | L | C* | |||
| 60 | C3s | 3 | 20 | 20 | 20 | ||||
| 70 | C3s | 3 | 20 | 30 | 20 | ||||
| 80 | C3s | 3 | 20 | 40 | 20 | ||||
| 90 | C3s | 3 | 30 | 30 | 30 | ||||
| 100 | C3s | 3 | 30 | 40 | 30 | ||||
| 110 | C3s | 3 | 40 | 30 | 40 | ||||
| 120 | C3s | 3 | 40 | 40 | 40 | ||||
| 100 | C5s | 5 | 20 | 20 | 20 | 20 | 20 | ||
| 120 | C5s | 5 | 30 | 20 | 20 | 20 | 30 | ||
| 130 | C5s | 5 | 30 | 20 | 30 | 20 | 30 | ||
| 140 | C5s | 5 | 40 | 20 | 20 | 20 | 40 | ||
| 150 | C5s | 5 | 40 | 20 | 30 | 20 | 40 | ||
| 160 | C5s | 5 | 40 | 20 | 40 | 20 | 40 | ||
| 170 | C5S | 5 | 40 | 30 | 30 | 30 | 40 | ||
| 180 | C5s | 5 | 40 | 30 | 40 | 30 | 40 | ||
| 200 | C5s | 5 | 40 | 40 | 40 | 40 | 40 | ||
| 160 | C5s-2* | 5 | 60 | 40 | 60 | ||||
| 140 | C7s | 20 | 20 | 20 | 20 | 20 | 20 | 20 | |
| 180 | C7s | 7 | 30 | 20 | 30 | 20 | 30 | 20 | 30 |
| 200 | C7s | 7 | 20 | 40 | 20 | 40 | 20 | 40 | 20 |
| 240 | C7s | 7 | 30 | 40 | 30 | 40 | 30 | 40 | 30 |
| 220 | C7s-2* | 7 | 60 | 30 | 40 | 30 | 60 | ||
| 240 | C7s-2* | 7 | 80 | 20 | 40 | 20 | 80 | ||
| 260 | C7s-2* | 7 | 80 | 30 | 40 | 30 | 80 | ||
| 280 | C7s-2* | 7 | 80 | 40 | 40 | 40 | 80 | ||
| 300 | C8s-2** | 8 | 80 | 30 | 80 | 30 | 80 | ||
| 320 | C8s-2** | 8 | 80 | 40 | 80 | 40 | 80 |
* Broušení povrchu dřeva je prováděno kolmo k vláknům

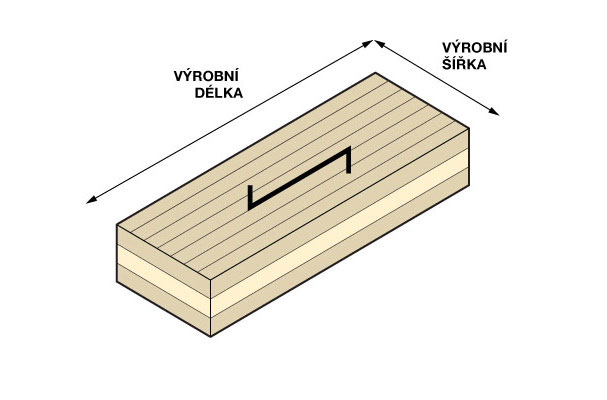

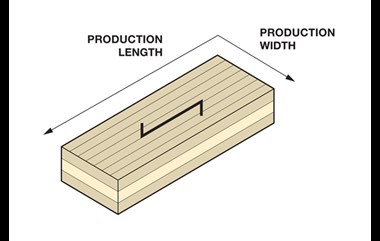

L-panel
Standardní varianty
L-panely jsou k dispozici ve 3, 5, 7 nebo 8 vrstvách.
Max. délka: 16 m
Max. tloušťka: 320 mm
Max. šířka: 2,95 m *
Účtované šířky
2,25, 2,45, 2,75, 2,95 m
* Větší rozměry jsou k dispozici na vyžádání. Další informace vám poskytne místní obchodní zástupce.
L-panely
Vlákna povrchových vrstev vždy směřují kolmo k výrobním šířkám.
| Tloušťka [mm] | Typy panelů [-] | Vrstvy [-] | Design panelu [mm] | ||||||
|---|---|---|---|---|---|---|---|---|---|
| L | C | L | C | L | C | L | |||
| 60 | L3s | 3 | 20 | 20 | 20 | ||||
| 70 | L3s | 3 | 20 | 30 | 20 | ||||
| 80 | L3s | 3 | 20 | 40 | 20 | ||||
| 90 | L3s | 3 | 30 | 30 | 30 | ||||
| 100 | L3s | 3 | 30 | 40 | 30 | ||||
| 110 | L3s | 3 | 40 | 30 | 40 | ||||
| 120 | L3s | 3 | 40 | 40 | 40 | ||||
| 100 | L5s | 5 | 20 | 20 | 20 | 20 | 20 | ||
| 120 | L5s | 5 | 30 | 20 | 20 | 20 | 30 | ||
| 130 | L5s | 5 | 30 | 20 | 30 | 20 | 30 | ||
| 140 | L5s | 5 | 40 | 20 | 20 | 20 | 40 | ||
| 150 | L5s | 5 | 40 | 20 | 30 | 20 | 40 | ||
| 160 | L5s | 5 | 40 | 20 | 40 | 20 | 40 | ||
| 170 | L5S | 5 | 40 | 30 | 30 | 30 | 40 | ||
| 180 | L5s | 5 | 40 | 30 | 40 | 30 | 40 | ||
| 200 | L5s | 5 | 40 | 40 | 40 | 40 | 40 | ||
| 160 | L5s-2* | 5 | 60 | 40 | 60 | ||||
| 140 | L7s | 20 | 20 | 20 | 20 | 20 | 20 | 20 | |
| 180 | L7s | 7 | 30 | 20 | 30 | 20 | 30 | 20 | 30 |
| 200 | L7s | 7 | 20 | 40 | 20 | 40 | 20 | 40 | 20 |
| 240 | L7s | 7 | 30 | 40 | 30 | 40 | 30 | 40 | 30 |
| 220 | L7s-2* | 7 | 60 | 30 | 40 | 30 | 60 | ||
| 240 | L7s-2* | 7 | 80 | 20 | 40 | 20 | 80 | ||
| 260 | L7s-2* | 7 | 80 | 30 | 40 | 30 | 80 | ||
| 280 | L7s-2* | 7 | 80 | 40 | 40 | 40 | 80 | ||
| 300 | L8s-2** | 8 | 80 | 30 | 80 | 30 | 80 | ||
| 320 | L8s-2** | 8 | 80 | 40 | 80 | 40 | 80 |
* Povrchové vrstvy sestávající ze dvou podélných vrstev
** Povrchové vrstvy a vnitřní vrstva sestávající ze dvou podélných vrstev

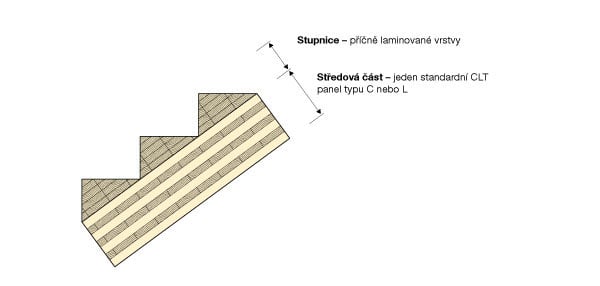

Schodiště Sylva
CLT panely Sylva se dodávají prefabrikované a připravené k montáži. Středová část schodiště je vyrobena ze standardních panelů typu C nebo L a schodišťové stupně jsou tvořeny nenosnými příčnými vrstvami, což zvyšuje odolnost schodiště na stavbě. CLT schodiště Sylva s velmi malým množstvím obnažených koncových vláken mají zvýšenou odolnost proti poškození a vlhkosti.
CLT schodiště Sylva lze zpracovat do téměř libovolného tvaru, další informace vám poskytne místní obchodní zástupce.
Standardní varianty
Schody Sylva CLT jsou k dispozici v 7 nebo 9 vrstvách, z nichž 3 nebo 5 je nosných.
Max. délka: 16 m
Max. tloušťka: 360 mm
Max. šířka: 3,45 m *
Účtované šířky
2.25, 2.45, 2.75, 2.95, 3.25*, 3.45* m
* Větší rozměry jsou k dispozici na vyžádání. Další informace vám poskytne místní obchodní zástupce.
| Název | Celková tloušťka | Celkový počet vrstev | Tloušťka [mm] | Typ panelu | Vrstvy | Skladba panelu | Tloušťka [mm] [mm] | Vrstvy | Skladba panelu | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| L | C | L | C | L | C | C | C | C | ||||||||
| CLT 220 L7s-ST (80 L3S) | 220 | 7 | 80 | L3s | 3 | 20 | 40 | 20 | 140 | 4 | 40 | 40 | 40 | 20 | ||
| CLT 230 L7s-ST (80 L3S) | 230 | 7 | 80 | L3s | 3 | 20 | 40 | 20 | 150 | 4 | 40 | 40 | 40 | 30 | ||
| CLT 240 L7s-ST (80 L3S) | 240 | 7 | 80 | L3s | 3 | 20 | 40 | 20 | 160 | 4 | 40 | 40 | 40 | 40 | ||
| CLT 240 L7s-ST2 (100 L3S) | 240 | 7 | 100 | L3s | 3 | 30 | 40 | 30 | 140 | 4 | 40 | 40 | 40 | 20 | ||
| CLT 250 L7s-ST (100 L3S) | 250 | 7 | 100 | L3s | 3 | 30 | 40 | 30 | 150 | 4 | 40 | 40 | 40 | 30 | ||
| CLT 260 L7s-ST (100 L3S) | 260 | 7 | 100 | L3s | 3 | 30 | 40 | 30 | 160 | 4 | 40 | 40 | 40 | 40 | ||
| CLT 260 L7s-ST2 (120 L3S) | 260 | 7 | 120 | L3s | 3 | 40 | 40 | 40 | 140 | 4 | 40 | 40 | 40 | 20 | ||
| CLT 270 L7s-ST (120 L3S) | 270 | 7 | 120 | L3s | 3 | 40 | 40 | 40 | 150 | 4 | 40 | 40 | 40 | 30 | ||
| CLT 280 L7s-ST (120 L3S) | 280 | 7 | 120 | L3s | 3 | 40 | 40 | 40 | 160 | 4 | 40 | 40 | 40 | 40 | ||
| CLT 260 L9s-ST (120 L5S) | 260 | 9 | 120 | L5s | 5 | 30 | 20 | 20 | 20 | 30 | 140 | 4 | 40 | 40 | 40 | 20 |
| CLT 270 L9s-ST (120 L5S) | 270 | 9 | 120 | L5s | 5 | 30 | 20 | 20 | 20 | 30 | 150 | 4 | 40 | 40 | 40 | 30 |
| CLT 280 L9s-ST2 (120 L5S) | 280 | 9 | 120 | L5s | 5 | 30 | 20 | 20 | 20 | 30 | 160 | 4 | 40 | 40 | 40 | 40 |
| CLT 280 L9s-ST (140 L5S) | 280 | 9 | 140 | L5s | 5 | 40 | 20 | 20 | 20 | 40 | 140 | 4 | 40 | 40 | 40 | 20 |
| CLT 290 L9s-ST (140 L5S) | 290 | 9 | 140 | L5s | 5 | 40 | 20 | 20 | 20 | 40 | 150 | 4 | 40 | 40 | 40 | 30 |
| CLT 300 L9s-ST (140 L5S) | 300 | 9 | 140 | L5s | 5 | 40 | 20 | 20 | 20 | 40 | 160 | 4 | 40 | 40 | 40 | 40 |
| CLT 300 L9s-ST2 (160 L5S) | 300 | 9 | 160 | L5s | 5 | 40 | 20 | 40 | 20 | 40 | 140 | 4 | 40 | 40 | 40 | 20 |
| CLT 310 L9s-ST (160 L5S) | 310 | 9 | 160 | L5s | 5 | 40 | 20 | 40 | 20 | 40 | 150 | 4 | 40 | 40 | 40 | 30 |
| CLT 320 L9s-ST (160 L5S) | 320 | 9 | 160 | L5s | 5 | 40 | 20 | 40 | 20 | 40 | 160 | 4 | 40 | 40 | 40 | 40 |
| CLT 320 L9s-ST2 (180 L5S) | 320 | 9 | 180 | L5s | 5 | 40 | 30 | 40 | 30 | 40 | 140 | 4 | 40 | 40 | 40 | 20 |
| CLT 330 L9s-ST (180 L5S) | 330 | 9 | 180 | L5s | 5 | 40 | 30 | 40 | 30 | 40 | 150 | 4 | 40 | 40 | 40 | 30 |
| CLT 340 L9s-ST (180 L5S) | 340 | 9 | 180 | L5s | 5 | 40 | 30 | 40 | 30 | 40 | 160 | 4 | 40 | 40 | 40 | 40 |
| CLT 340 L9s-ST2 (200 L5S) | 340 | 9 | 200 | L5s | 5 | 40 | 40 | 40 | 40 | 40 | 140 | 4 | 40 | 40 | 40 | 20 |
| CLT 350 L9s-ST (200 L5S) | 350 | 9 | 200 | L5s | 5 | 40 | 40 | 40 | 40 | 40 | 150 | 4 | 40 | 40 | 40 | 30 |
| CLT 360 L9s-ST (200 L5S) | 360 | 9 | 200 | L5s | 5 | 40 | 40 | 40 | 40 | 40 | 160 | 4 | 40 | 40 | 40 | 40 |
Kvality povrchu
CLT panely jsou k dispozici ve třech různých kvalitách povrchu. Upozorňujeme, že vizuální kvalita je při použití na CLT schodištích Sylva k dispozici pouze na podhledech (spodní straně).
Nepohledová kvalita (NVI)
Vhodné tam, kde CLT není vidět, nebo když bude obloženo sádrokartonem či jiným materiálem.
Průmyslově pohledová kvalita (IVI)
Kvalita povrchu vhodná pro ponechání na exponovaných místech, ale ne s nejnáročnějšími vizuálními požadavky, například vysoko na stropě. Tato kategorie se běžně používá v průmyslových budovách nebo sportovních halách.
Pohledová kvalita (VI)
Referenční projekty
Austrian Train Stations (ÖBB)
Prohlédněte si více než 500 projektů z masivního dřeva a nechte se inspirovat
Technické údaje o produktu
Klíčová data
| Třída provozu | Třída provozu 1 a 2 podle EN 1995-1-1 |
| Certifikace produktu | Označení CE s ETA 14/0349 |
| Třída pevnosti | C24 maximálně 10 % C16 povoleno podle ETA (C24 maximálně 10 % povolených lamel C16) |
| Obsah vlhkosti | 6 % až 15 % podle EN 13183-2 |
| Druhy dřeva | Smrk (borovice, jedle, borovice pinie / modřín a další druhy dřeva na vyžádání) |
| Typická hustota | 490 kg/m³. Upozorňujeme, že v závislosti na potřebě (konstrukční návrh, doprava, montáž atd.) může být deklarována jiná hustota. |
| Třída reakce na oheň | CLT stěny Sylva: Euroclass D–s2, d0 CLT střechy a stropy Sylva: Euroclass D–s2, d0 |
| Odolnost ohni, rychlost uhelnatění | CLT stěny Sylva: Povrchová vrstva 0,63 mm/min | Více než povrchová vrstva 0,86 mm/min CLT střechy a stropy Sylva: Krycí vrstva 0,65 mm/min | Více než povrchová vrstva* 1,3 mm/min Podle ETA 14/0349 * Více než povrchová vrstva 1,3 mm/min do 25 mm zuhelnatění. Poté se rychlost zuhelnatění 0,65 mm/min u stropů uplatní pouze po další vrstvu lepidla. |
| Vzduchotěsnost |
Materiál CLT je vzduchotěsný podle normy EN 12 114. |
| Tepelná vodivost | 0,12 W/(mK) podle ETA 14/0349 |
| Paropropustnost | 50 (za sucha) až 20 (za mokra) podle EN ISO 10456 |
Lepidla a emise
Plošné a cinkové spoje jsou lepeny polyuretanovým lepidlem (PUR), které je schváleno pro nosné a nenosné prvky v interiéru i exteriéru podle klasifikace EN 15425.Úzké hrany se lepí lepidlem EPI nebo PUR.
Lepidla bez formaldehydu, která používáme, nepředstavují zdravotní riziko a jejich obsah je co nejvíce snížen v souladu s potřebnými požadavky, takže podíl lepidla je 1 %.
To vše vede k velmi nízkým hodnotám těkavých organických látek (VOC), kdy CLT splňuje nejnáročnější požadavky na vnitřní klima.
Chování při požáru
CLT od společnosti Stora Enso splňuje protipožární předpisy a má přirozené protipožární vlastnosti díky jedinečným vlastnostem uhelnatění dřeva.Když je dřevo vystaveno teplu, prochází procesem tepelného rozkladu a na jeho povrchu se vytváří vrstva zuhelnatělého dřeva. Dřevo má přibližně 10-12% vlhkost a po zapálení se vlhkost odpaří a zahájí se proces uhelnatění.Tato zuhelnatělá vrstva funguje jako přírodní izolant, který chrání vnitřní jádro.
Zachovalá struktura v nezapáleném vnitřním jádru zůstává relativně nedotčená a zachovává si svou statickou pevnost a stabilitu. Dřevěná konstrukce může být při plně rozvinutém požáru obvykle stabilní až dvě hodiny.
Tolerance
CLT od společnosti Stora Enso se vyrábí v moderním, továrně kontrolovaném prostředí a řeže se na míru pomocí vysoce přesného CNC zpracování. Výjimečná přesnost rozměrů minimalizuje nutnost opravných prací při dodání prefabrikovaných prvků na stavbu, což urychluje stavební proces a snižuje náklady na výstavbu.
| Délka prvku | +/- 2.0 mm |
| Tloušťka | +/- 1.0 mm |
| Šířka | +/- 2.0 mm |
Rozměrová stabilita
Vzhledem k tomu, že materiál CLT je křížem lepený, jsou minimalizovány účinky bobtnání a smršťování v důsledku změn vlhkosti. Standardizované hodnoty:
| Směr | % smršťování nebo bobtnání na % změny vlhkosti |
| Směr roviny | +/- 0.02-0.04 |
| Směr tloušťky | +/- 0.24 |
Calculatis: nejmodernější nástroj pro navrhování dřevěných prvků

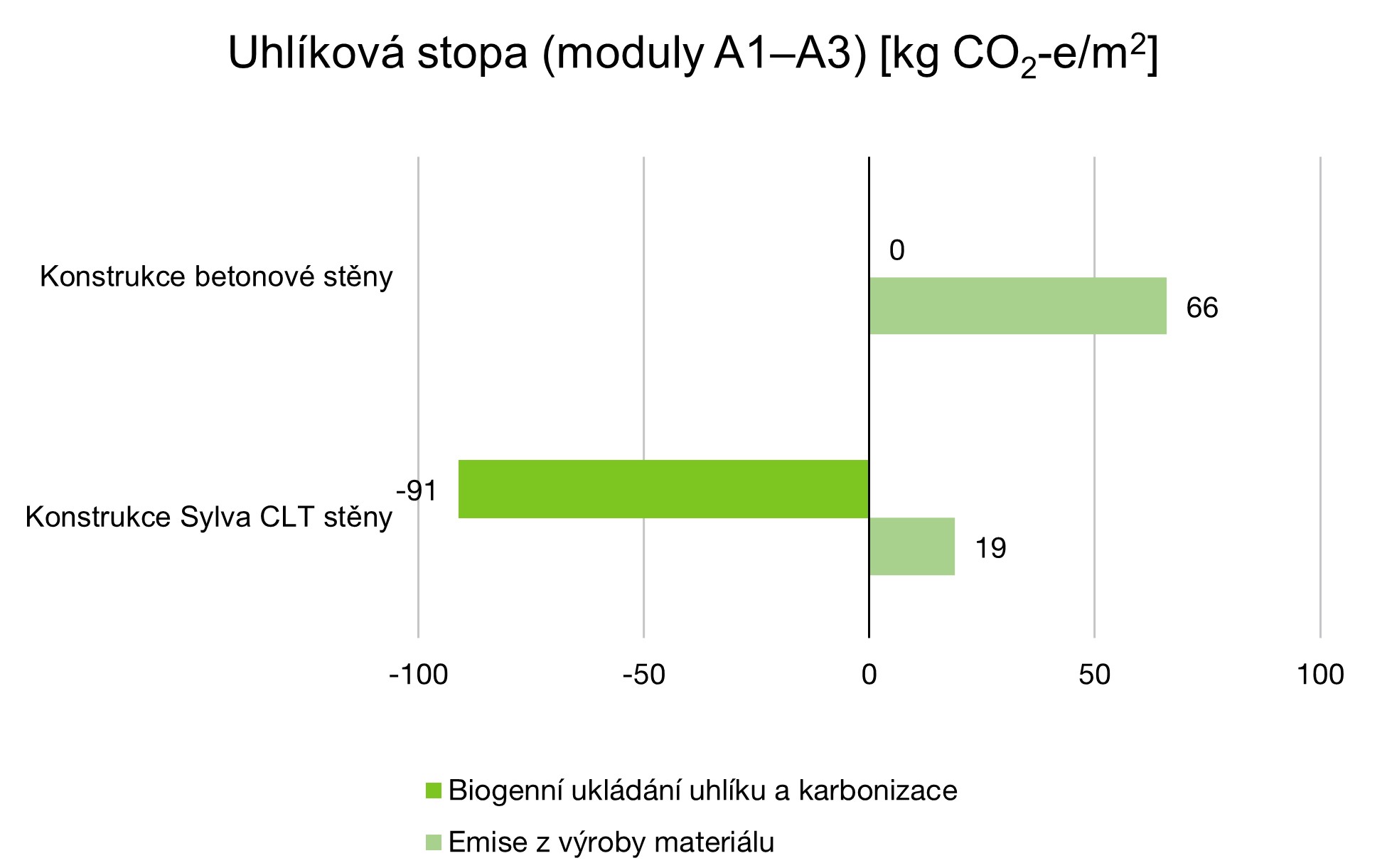

Srovnání emisí mezi CLT a betonem
Níže je uvedeno srovnání emisí ekv. CO2* mezi typickou konstrukcí vnější stěny z CLT a konstrukcí z betonu. Výsledek mluví sám za sebe. Při výrobě konstrukce stěny Sylva se produkuje výrazně méně emisí ekv. CO2 a zároveň samotný materiál obsahuje uložený uhlík, který je do stavby zabudován na desítky let.
Porovnávané konstrukce stěn jsou následující:
Skladba vnější stěny, hodnota U 0,18 W/m²
- Železobeton 200 mm
- Izolace, dřevěný rošt 250 mm
- Sádrokarton 9 mm
- Fasáda podle návrhu
Skladba vnější stěny, hodnota U <0,17 W/m²K
- Sádra 18 mm
- CLT 120 mm (Stora Enso)
- Plastová parotěsná vrstva, 0,2 mm
- Izolace 150 mm
- Izolace 50 mm
-
Fasáda podle návrhu
Předpokládaná budova: Evropská 3-8podlažní obytná budova
Soubor dat použitý pro toto srovnání:
– Skladby – typické evropské ekvivalentní skladby ze softwaru pro automatizované posuzování životního cyklu One Click LCA®
– CLT – data společnosti Stora Enso z mezinárodního systému EPD®
– Jiné materiály – obecná data ze softwaru One Click LCA
* Srovnání emisí ekv. CO2 na m² uhlíkové stopy produktu (moduly A1–A3 – emise skleníkových plynů spojené s materiály a stavebními procesy až po praktické dokončení). Nezahrnuje ekvivalent CO2 uložený v instalovaných produktech po praktickém dokončení.
Výrobní proces s nízkou zátěží
Stora Enso je celosvětovým lídrem v oblasti nízkouhlíkového dopadu našich výrobních procesů. Materiál CLT se v našich výrobních jednotkách vyrábí výhradně s použitím obnovitelné elektřiny a v našich švédských výrobních jednotkách bez fosilních zdrojů CO₂.
